深業上城UHPC幕墻板案例 UHPC超高性能混凝土格柵板的應用

       UHPC最早在國內幕墻工程上的應用，誕生于深圳這個享有“設計之都”美譽的城市，它就是深業上城。深業上城幕墻采用新型材料，施工工藝復雜，流程多，要求精度非常高。面對新材料，新工藝，其施工難度及技術要求都極具挑戰。作為國內首例UHPC幕墻板項目，其灰白色“擰麻花”的格柵樣式，將UHPC材料本身的性能發揮到極致。

       UHPC是一種超高性能的纖維增強混凝土，這類混凝土不同于普通的混凝土，具有非常高的耐久性和在彎曲荷載下的延性破壞模式，這些性能使立面效果非常豐富，體現了現代科技的美感。

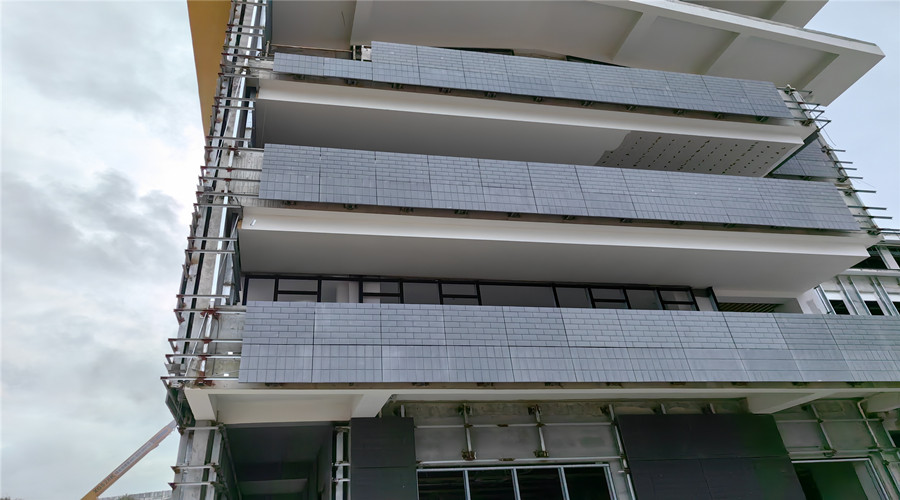

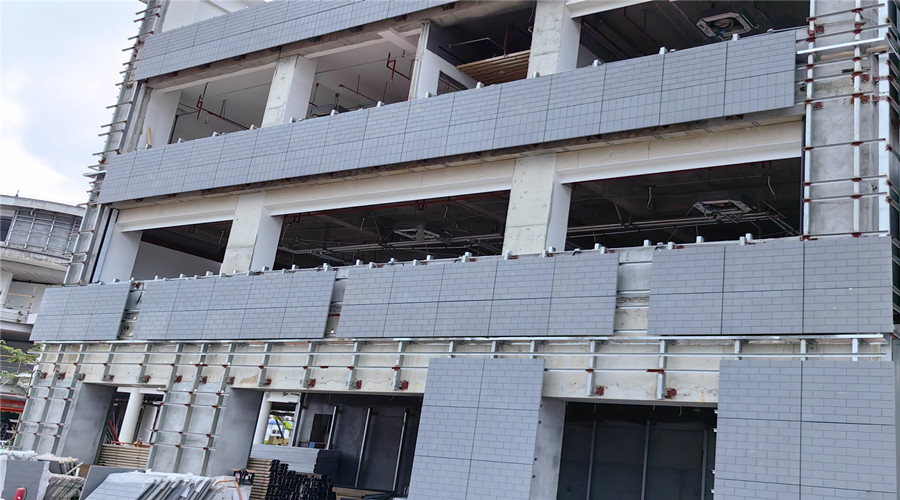

       UHPC鏤空格柵幕墻系統主要位于深業上城外立面北面4層及以上部位，南面6層及以上部位。主要采用2833*1640mm標準尺寸的UHPC鏤空格柵單元，通過螺栓固定在T型鋼上，整個立面共一萬多平方米，采用單元式整體構造，共約2300品。

       項目采用幕墻懸掛受力系統，樓層混凝土主體與T型鋼連接形成一個整體的框架，使幕墻在振動的過程中，基層T型鋼結構整體位移。T型鋼設置單獨的伸縮縫，最大限度的減少主體結構的振動對UHPC幕墻的影響，從而實現幕墻抗震的目的。

       UHPC幕墻體系的水平龍骨與豎向主龍骨利用連接件通過螺栓連接，UHPC幕墻及T型鋼結構龍骨體系的自重吊掛在上部樓層混凝土結構上。整個項目施工流程依次為鋼連接件與豎向龍骨連接、T型鋼豎向龍骨吊裝安裝、T型鋼橫向龍骨安裝、橫梁上安裝鋁角碼、測量調整鋁角碼位置、UHPC格柵面板吊裝安裝、調整就位后固定、修復安裝孔、清潔驗收。

       UHPC柵格的轉運及吊裝，室外操作人員以的腳手架為操作平臺，室內操作人員以活動式組合門字架為操作平臺，先在地面上將UHPC格柵板塊上部的L型鋼件利用石材膠安裝在上部預留的長條槽內，底部只注滿膠，L型掛件先安裝在T型鋼上。

       安裝時從樓層內取出，利用樓頂預設的吊裝T型鋼的卷揚機吊裝安裝，安裝時利用卷揚機將板塊吊裝至安裝位置，然后兩個人扶著板塊慢慢的使格柵底部已注好膠的長條槽位置對準T型鋼上已安裝好的L型鋼件緩慢入槽。

       待底部入槽后慢慢扶正上面，上部L型鋼件孔位與T型鋼上螺栓位置重合時，穿入上部螺栓，精度調整就位后緊固上部螺栓。下部螺栓待下面一塊安裝時再安裝固定，然后由廠家專業人員修復上部UHPC預留的操作孔。
